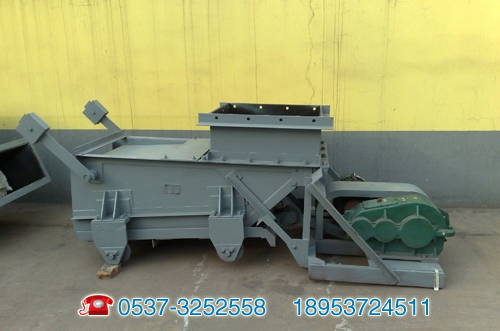

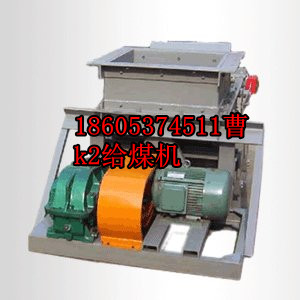

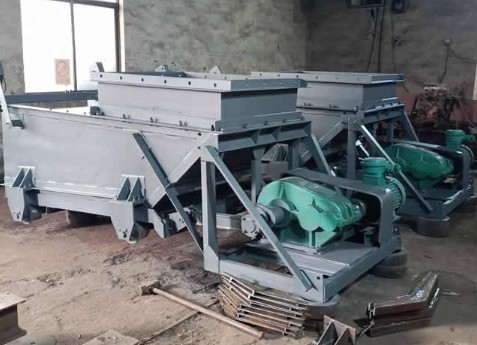

K4往復式給料機(給煤機)

K4往復式給料機概況

K4往復式給料機適用于適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料裝運，可將散料經料倉均勻的轉載到膠帶機或其它篩選設備、貯存裝置上。實現對礦石、砂煤、糧食等散裝物料的均勻給料。此系列給料機的給料槽是由驅動裝置經曲柄連桿裝置作直線往復運動。當給料槽前移時，借慣性力和摩擦力的作用將物料移走，此時料斗中的物料落下，使之不能后退而在前端卸下。此系列給料機傳動裝置為懸掛式，可直接布置在料斗下，安裝方便。

K4往復式給料機的優點是給料均勻、穩定，給料量可調，外形高度小，結構簡單、調節安裝方便，工作可靠，使用壽命長。

K4往復式給煤機主要結構及工作原理

此系列給料機是由底架、傳動平臺、漏斗、閘門、曲柄連桿機構及滾輪等組成，具體詳見結構示意圖。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連桿裝置拖動傾斜的底架在滾輪上作直線往復運動，將物料均勻地卸到運輸機械或其它篩選設備上。此給料機有帶漏斗、帶調節閥門與帶漏斗、不帶調節閘門等多種組合型式。當輸送堅硬物料時，可考慮在槽底加設襯板。

K4往復式給煤機給料量調節方法

給料量可通過改變扇形調節閥門的開度來控制料層厚度。

K4往復式給煤機給料機的安裝及使用

1.往復式給料機是固定安裝在儲料倉口下，在安裝前需要確定水平位置，將機架與倉口用螺栓緊固，然后再將傳動平臺安放在正確位置上，H形架與機架，傳動平臺焊牢，減速機、電動機找正安裝，調節適當，用螺栓緊固。

2.給料機安裝就位后，空載啟動電機，使給料機空載運轉。當空運轉20分鐘內無發現異常現象后，停車檢查電機、減速機的溫升情況，若正常，再檢查并擰緊有關螺栓螺母后，可重新啟動，并慢慢開放煤倉，使煤流由小到大進入給料機，使給料機投入正常運行。

3.依據卸料要求調節生產率時，將曲柄部位小舟拔出，松動螺母，轉動曲柄殼的位置“1、2、3、4”選擇固定，將銷軸插入，聯結曲柄與曲柄殼，緊固銷軸和螺母，調整完畢后再開車。
