三鏈環在煤礦中的作用及參數

發布時間：2013-05-27 09:49:21 人氣：1756

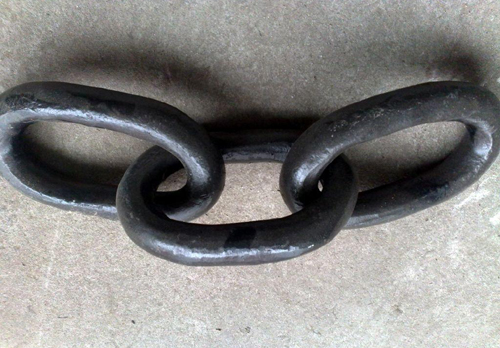

三環鏈圖片

三環鏈又名：

三鏈環高強度三環鏈礦用三環鏈三環鏈鍛打三環鏈焊接三環鏈
三環鏈簡介：
礦用三環鏈是選用優質材料經過模鍛成型的，它的中環經特殊焊接工藝加工、鍛壓，之后進行嚴格的表面探傷檢查，這樣確保該產品的使用安全，礦用三環鏈適用于礦井煤礦物質的運輸礦車連接，礦用三環鏈經國家安全檢測中心定期檢驗，是質量優良的合格產品。三環鏈制作是由一塊材料經過九次鍛造而成。礦車三環鏈適用于運輸煤炭、矸石、物料等各類礦車和林業木材運輸聯接，在符合《煤礦保安規程》的前提下，也適用于礦山人的聯接。

三環鏈制造工藝：

整鍛三環鏈的制造工藝規格要求非常高，礦用三環鏈是將優質鋼材經六火次鍛造：礦用三環鏈第一火次：鐓粗、拔方、壓扁、壓初型、鍛悶端環、大雙刃剁中環、小雙刃剁邊環、點沖沖孔、沖邊殘料、分開鏈環；礦用三環鏈 第二火次：去中、端環余料，檢查飛邊去毛刺；第三火次：鍛悶端半環，去內外環飛邊毛刺；第四火次：鍛悶全端環，去內外飛邊，檢查去毛刺；第五火次：鍛悶中間環，去內外飛邊，檢查去毛刺；第六火次：精鍛三環，去各環內毛邊，去各環外飛邊，檢查去毛刺；

礦用三環鏈工藝與焊接工藝比較，各項技術指標明顯優于焊接鏈，整鍛三環鏈的纖維組織連續性能好，檢測結果表明，其抗沖擊、拉伸、彎曲性能均高于標準要求，產品性能安全可靠。

三環鏈的規格：

寬度圓弧半徑重量試驗負荷最大實驗伸長率最小破段負荷最小破段伸長率最小內寬最大外寬

22×105 40 87 41 2.9 70 2 370 15
26×118 46 102 48 4.6 100 2 520 15
28×120 48 108 51 6.7 110 2 610 15
30×120 48 112 53 7.8 120 2 670 15
30×130 55 119 56.5 6.9 120 2 670 15
32×140 58 126 60 9.9 140 2 790 15
34×147 64 136 65 10.1 160 2 890 15
38×145 80 160 77 13.65 200 2 1110 15
型號（ZMXX002）
三環鏈的應用：
礦車連接
制造三環鏈的材料：
優質合金鋼
三環鏈的制造標準：
ISO、DIN、BS、GB、MT等標準
三環鏈的強度等級：
C級，B級
安全保證：
驗證載荷為2倍工作載荷
三環鏈的作用：

礦車三環鏈適用于運輸煤炭、矸石、物料等各類礦車和林業木材運輸聯接，在符合《煤礦保安規程》的前提下也適用于礦山人的聯接。
