K型往復式給煤機外形安裝尺寸

發布時間：2013-06-09 11:57:46 人氣：1471

產品概述

K型往復式給煤機用于煤或其它磨琢性小，粘性小的松散粒狀物料的給料，將儲料倉或料坑里的物料連續均勻地卸落到運輸設備或其它篩選設備中。

工作原理

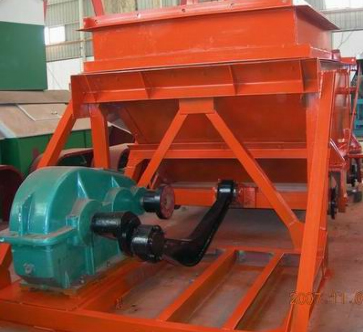

K型往復式給煤機由機架、底板（給料槽）、傳動平臺、漏頭號、閘門、托輥組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，料均勻地卸到其它設備上。本機可根據需要設有帶漏斗、不帶漏斗兩種形式。本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閥門，其給料能力由調節閘門來達到。

K型往復式給煤機主要技術參數

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力	底板行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	39	34	55	50	83	75	148	132
曲柄轉速(r/min)			57		57		62		62		62
電動機	型號		YB160M1-8		YB160M1-8		YB160M1-8		YB160M-8		YB200L1-8
			Y160M1-8		Y160M1-8		Y160M1-8		Y160M-6		Y200L1-6
	功率(KW)		4		4		4		7.5		18.5
	轉速(r/min)		720		720		720		970		970
減速機	型號		JZQ-350		JZQ-350		JZQ-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許最大粒度(mm)	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量 (Kg)	帶料斗		1465		1626		1925		2505		3558
	不帶料斗		1330		1480		1744		2255		3256

外形安裝尺寸

型號	A	B	C	H	H1	H2	H3	L	11	12	13	14	15
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940
K-3	1352	3950	1360	250	250	345	1341	3270	1400	1500	1300	1250	1157
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1500	1435

型號	16	17	18	19	110	111	112	n×113	114	n×115	K16	N×MD
K-0	750	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	1000	800	750	750	1080	35	275	1×282	131	1×190	190	14×M20
K-2	1000	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1250	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1500	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20
