液壓鏈式爬車機卓力機械,產品銷售全球各地,深受廣大客戶信賴,T:18953724511
產品介紹
液壓鏈式爬車機主要用于斜坡提升運輸，來補償煤礦運輸路線上的高度差，是礦車自動滑行車場上為補償高度而設置的設備，是絞車的有效替代產品，它比絞車牽引更安全可靠，更節約勞動力。
根據驅動鏈形式，液壓鏈式爬車機可分為圓環鏈式和板鏈式：液壓圓環鏈式爬車機是煤礦常用標準普通式，由液壓馬達驅動，普通圓環鏈傳動；液壓板鏈式爬車機是濟寧中煤操車技術有限公司開發設計新產品，本產品采用高強度板鏈作為傳動鏈，液壓馬達驅動，具有結構簡單、強度大、傳動平穩、爬車能力強、維護方便等優點，特別適合爬車任務繁重、爬車高度大的車場作業。
產品組成
液壓鏈式爬車機設備系統主要由爬車機本體、液壓站及電控操作臺三部分組成。液壓鏈式爬車機爬車過程為自動化操作。礦用高強度圓環鏈或板鏈牽引四輪小車式爬車器爬車，爬車器在鏈條上等距離安裝，爪間距不小于1.5倍的礦車長度。液壓鏈式爬車機可以與翻車機共用一套控制系統，實現機電液一體化智能控制。
三、產品型號標記說明

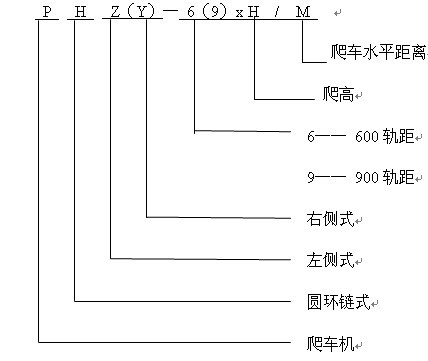

1、液壓圓環鏈式爬車機：

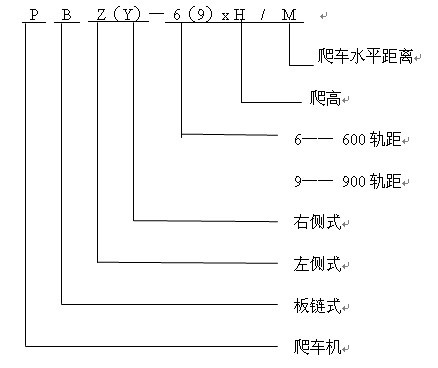

2、液壓板鏈式爬車機：PHZ（Y）-9xH/M
四、技術參數
液壓鏈式爬車機用于600軌距1t、1.5t及900軌距1.5t、3t礦車向上爬高，根據爬高不同共有14種型號，每種又根據傳動裝置布置方式不同分為左側式與右側式。
|
序號 |
名 稱 |
單位 |
規 格 |
||
|
圓環鏈式 |
板鏈式 |
||||
|
1 |
鏈規格 |
|
Ф18x64 |
|
|
|
2 |
爬車速度 |
m/s |
0.1~1.0 |
0.1~1.0 |
|
|
3 |
爬高 |
mm |
1000~3600 |
1000~3600 |
|
|
4 |
礦車軌距 |
mm |
600/900 |
600/900 |
|
|
5 |
礦車噸位 |
t |
1t/1.5t/3t |
1t/1.5t/3t |
|
|
6 |
爬車方式 |
|
推軸或推擋板 |
推軸或推擋板 |
|
|
7 |
機前礦車滑行速度 |
m/s |
0. 0.1~1.03~1.0 |
0.1~1.0 |
|
|
8 |
液壓馬達 |
型 號 |
|
IAM800/1100/1400/2000 |
IAM800/1100/1400/2000 |
|
排 量 |
ml/r |
800/1100/1400/2000 |
800/1100/1400/2000 |
||
|
工作壓力 |
Mpa |
16 |
16 |
||
|
比扭矩 |
Nm |
12.8/17.8/21.9/32.4 |
12.8/17.8/21.9/32.4 |
||
